正立螢光顯微鏡暨冷卻式數位影像系統

第七共研 > 正立螢光顯微鏡暨冷卻式數位影像系統

儀器型號

  • 冷卻式數位影像系統 (DP72/OLYMPUS)
  • 正立螢光顯微鏡 (BX51/OLYMPUS)

儀器特色

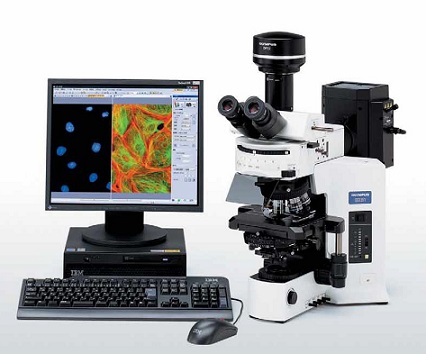

OLYMPUS BX51研究型正立螢光顯微鏡 OLYMPUS DP72冷卻式數位影像系統
功能及特點:
  • 1.適用於明視野及螢光觀察
  • 2.物鏡倍率:4X、10X、20X、40X、100X
  • 3.螢光濾鏡:
    • 適用於DAPI等螢光染色:Ex 330-385nm,Em 420,DM400
    • 適用於FITC等螢光染色:Ex 460-490nm,Em 520IF,DM500
    • 適用於RITC等螢光染色:Ex 510-550nm,Em 590,DM570
功能及特點:
  • 1.感光元件:2/3” Colour CCD
  • 2.最高解析度:12.8百萬畫素(4,140 x 3,096)
  • 3.曝光時間:1/44000s ~ 60s
  • 4.色域:Adobe RGB, sRG
  • 5.動態範圍:12-bit
  • 6.即時影像速度:15 fps(1360×1024),最高57 fps(340×250)
  • 7.支援Time-lapse
  • 8.內建尺規及量測工具
  • 9.螢光影像疊圖套色、多重圖像拼接等圖像處理工具

軟體

cellSens Standard 1.14

開放時間

早上八點至晚上九點

顯微鏡配置濾片適用之螢光染劑

Mirror
unit
Excitation
波長
Emission
波長
Applicable Fluorochrome
U-MWU2
(DAPI)
330-385 420 4, 6-diamidino-2-phenyl-indole HCI (DAPI), 7-amino-4-methylcoumarin-3-acetic acid (AMCA), 8-Anilino-1-naphthalene sulfonic acid Mg
salt (ANS), Alexa Fluor 350, Aniline blue, bis-Aminophenyl-oxadizole (BAO)-Feulgen, Calcein Blue, Calcofluor white, Cascade Blue,
Coumarin maleimide (CPM), Dansyl chloraide, Dansyl hydrazine, Diphenylhexatriene (DPH), Dimethylaminonaphthalene-5-sulfonic acid
(DANS) EBFP, ERTracker Blue-White DPX, Euchrysine (Acridine Orange), Fast Blue, Filipin, Fluorescamine, Granular Blue, Hoechst 33258,
Hoechst 33342, Monochlorobimane,o-Phtalaldehyde (OPT), SITS, Tetracyclin, True Blue
U-MWB2
(FITC)
460-490 520IF Acridine Orange, Acridine Yellow, Auramine O, Auramine O-Feulgen, BOBO 1, BO PRO 1,Calcein, Chromomycin A3, Coriphosphine O, DiO,
Fluorescein-isothiocyanate (FITC),Lucifer Yellow CH,Nile Red, Oregon Green 488,Thiazole Orange, TOTO1
U-MWG2
(TRITC)
510-550 590 Acidic Fuchsin (Pararosaniline), Alexa Fluor 568, Dil, Ethidium Bromide, Ethidium homodimer-1, Evans Blue,Merocyanine 540, NanoOrange,
Pararosaniline-Feulgen, Phycoerythrin B (PE-B), Phycoerythrin R (PE-R), Propidium Iodide (PI),Resorufin, Rhodamine B-isothiocyanate (RITC),
Rhodamine-Phalloidin, Spectrum Orange, Xylenol Orange

參考資料

(4 MB)
正立螢光顯微鏡暨冷卻式數位影像系統

第七共研 > 正立螢光顯微鏡暨冷卻式數位影像系統

如何取得正立螢光顯微鏡暨冷卻式數位影像系統使用資格?

1.依下列其中一種方式,參與儀器課程

  • 共研,例行課程。
  • 請洽管理人員觀賞錄影課程,約45分鐘。

2.實際操作與考核

  • 完成儀器課程後,管理人將會介紹使用規則,建議攜帶樣本(玻片或培養皿)來七共協助您練習儀器操作,約15分鐘。
  • ※請與管理人預約第一次上機時間,由管理人陪同確認操作步驟,以取得使用資格。
  • 若無法通過管理人考核,請重新上課。

3.申請預約權限

  • 請於 網路預約系統 ,申請帳號,完成驗證後。重新登入,選取第七共研「正立螢光顯微鏡暨冷卻式數位影像系統」,預約權限申請。
    待管理人核可後,即可開始線上預約。

預約辦法:

  • 當週開放兩週內預約,預約時段以1個小時為一個單位,每天有十個時段。
  • 因共同研究室有門禁管制,非共研人員下班時間進入共研,請依相關借用規定向管理人申請臨時門禁卡。
  • 若無法依約定的時間上機,請在於預約時段一小時前線上取消預約,否則警告1次。
    ※ 若未取消紀錄累積2次,則取消下個月之預約權限。
  • 系統每次開放兩週內之預約時段。因為目前使用量並未滿載,沒有限制預約次數。依使用滿載狀況,調整預約次數限制。
  • 請以個人帳號自行預約,禁止以他人帳號預約,亦不得幫他人預約。
  • 若使用者因延後上機而超過其所預約的時段,請務必確認是否有其他使用者接續預約使用,並連絡告知,可請管理人協助通知。
  • 若沒有處理,影響到後續使用者之使用,後續使用者或管理人有權中止使用權,以維護後續使用者權利,將通知PI並警告一次。

操作規定:

1.操作電腦與儀器請勿戴手套。

2.請確切遵守正立與倒立顯微鏡關機步驟:

  • 調節粗調節輪,降低載物台座至最低處。
  • 若使用油鏡於正立顯微鏡,請確實清潔油鏡鏡頭。
  • 旋轉鏡座至最低倍率物鏡鏡頭。
  • 若有使用螢光,請將濾鏡組歸回至空白處(BF),關閉螢光燈源開關。
  • 若使用明視野(BF),請調整燈源強度至最小,再關閉燈源開關。
  • 填寫使用登記本及螢光燈源已使用小時。若只使用明視野,請註記BF即可。

3.螢光光源開啟15分鐘後,才能關閉。需要再度開啟,需等待雷射冷卻10分鐘後,才能再度開啟

4.不提供油鏡用油,若使用油鏡,請務必清理乾淨,其程序為:

  • 拭鏡紙沾95%酒精,由物鏡鏡頭中心繞圈圈往外輕輕地擦拭、清潔,避免用手指直接碰觸鏡面。
  • 用乾淨的拭鏡紙將鏡頭表面再擦拭一次。

5.資料可暫存於D槽,但請務必備份資料(上傳雲端硬碟或光碟燒錄)。
管理單位將不定期清理D槽,恕不通知。

6.禁止使用USB存取資料,若發現者,將禁止使用權限一個月。

7.使用後請填寫儀器使用登記本,若有任何異常,請記錄「使用情況」一欄,並通知管理人處理,切勿自行調整儀器參數或硬體零件。

8.離開儀器室前,請確認帶走實驗樣品、試鏡紙、油鏡等,違者照相存證,通知PI並警告一次。

正立螢光顯微鏡暨冷卻式數位影像系統

第七共研 > 正立螢光顯微鏡暨冷卻式數位影像系統

本核心設施以服務為宗旨,使用者於成果發表時,並不要求將服務提供者列為共同作者,但請務必在文章中致謝本核心實驗室,以幫助我們能夠持續地為大家提供更優質的服務,
建議致謝詞 ( Acknowledgements) 如下:

We would like to acknowledge the service provided by the RCF7 Lab. of Department of Medical Research at National Taiwan University Hospital

若是在 Materials and Methods 中提到,則
建議如下:

螢光正立顯微鏡:
The fluorescence image was acquired with fluorescence microscope Olympus BX51 combined with Olympus DP72 camera and cellSens Standard 1.14 software (Olympus, Germany).

若您的論文已發表,請您將PDF 檔e-mail 給本實驗室管理員 (szuhsuan@ntuh.gov.tw)以便於收集統計。無限感激。
