全電動倒立螢光顯微鏡 (DMi8/Leica)

---

第七共研 > 全電動倒立螢光顯微鏡 (DMi8/Leica)

產品型號

• 全電動倒立螢光顯微鏡 (DMi8 / Leica)
• 高敏單色相機 (K5 / Leica)
• 彩色數位影像系統 (K3C / Leica)

儀器特色

• 一、全電動倒立螢光顯微鏡 (DMi8 /Leica)

  • 適用於明視野及螢光樣品觀察。
  • 物鏡倍率：5x、10x、20x(長工)、40x(長工)、40x(玻片)
  • 螢光濾片：
    • DAPI螢光染色：EX:360nm-385nm /DC:415nm/EM:435nm-485nm
    • EGFP螢光染色：EX:465nm-495nm/DC:505nm/EM:515nm-555nm
    • Texas Red螢光染色：EX:540nm-580nm/DC:600nm/EM:605nm-665nm
    • Cy3螢光染色：EX:530nm-550nm/DC:565nm/EM:580nm-630nm
    • Cy5螢光染色：EX:595nm-645nm/DC:655nm/EM:665nm-715nm

• 二、高敏單色相機 (K5/Leica)

  • 感光元件：sCMOS 感光技術
  • 最高解析：2048×2048(4.2MP)
  • 快門模式：滾動式快門Rolling Shutter
  • 光電轉換率：80%
  • 幀率：40fps (full resolution)
  • 曝光時間：1㎳…5s
  • 容井量：45000 e-
  • 動態範圍：21400:1 up to 87dB

• 三、彩色數位影像系統 (K3C /Leica)

  • 感光元件：全片幅 CMOS 感光技術
  • 最高解析度：3072×2048 (6.2MP)
  • 快門模式：滾動式快門 (Rolling )
  • 彩色或單色拍攝模式
  • 幀率：32 fps
  • 曝光時間：1㎳ – 10s
  • 容井量：14000 e-
  • 色彩深度：3 × 12 bit

• 四、軟體

  • 顯微鏡控制、大範圍拼圖(Navigator)、細胞計數(Cell count)、背景矇朧澄清功能(THUNDER)、曠時分析功能(Time-Lapse)、Z軸疊圖功能(Z-control)、螢光強度分析功能、比例尺規功能、文字註記。
  • THUNDER Imager：針對Wide-field螢光影像成像品質即時提升, 移除背景矇朧感, 獲得高解析度影像。無論是單一細胞(single cells)、組織(tissues) 或是3D細胞培養(3D cell cultures), THUNDER Imager都可即時解析並呈現生物樣本。

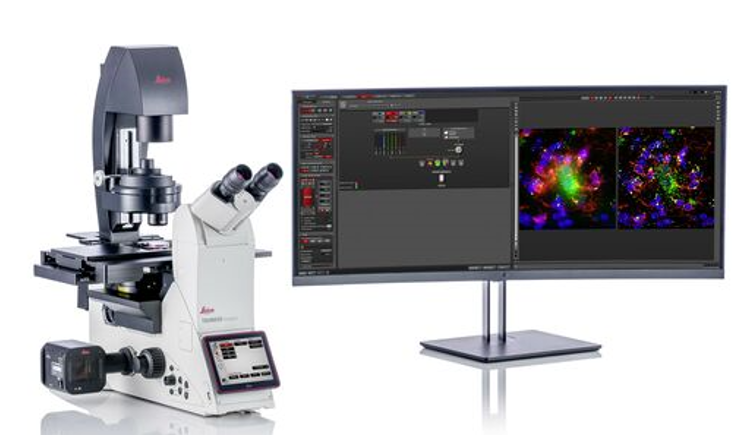

儀器外觀

儀器外觀

• LAS X 3.7.5

參考資料

• （4.89 MB）

全電動倒立螢光顯微鏡 (DMi8/Leica)

---

第七共研 > 全電動倒立螢光顯微鏡 (DMi8/Leica)

預約辦法

依下列方式，參與儀器課程

• 第七共研例行課程

實際操作與考核

• 完成儀器課程後，技術管理人員將會介紹使用規則，建議攜帶樣本（玻片或培養皿）來七共協助您練習儀器操作，約15分鐘。
• 請與技術管理人預約第一次上機時間，由技術管理人陪同確認操作步驟，以取得使用資格。若無法通過技術管理人考核，請重新上課。

申請預約權限

• 請於網路預約系統申請帳號，完成驗證後重新登入，選取第七共研「倒立螢光顯微鏡暨高感度單色/彩色數位影像系統」進行預約權限申請。
• 待技術管理人核可後，即可開始線上預約。

預約辦法:

• 當週開放兩週內預約，預約時段以1個小時為一個單位。每天有十個時段。
• 因共同研究室有門禁管制，非共研人員下班時間進入共研，請依相關借用規定向技術管理人申請臨時門禁卡。
• 若無法依約定的時間上機，請於預約時段一個小時前線上取消預約，否則警告1次。
  ※若未取消紀錄累積2次，則取消下個月之預約權限。
• 系統每次開放兩週內之預約時段。因為目前使用量並未滿載，沒有限制預約次數。依使用滿載狀況，調整預約次數限制。
• 請以個人帳號自行預約，禁止以他人帳號預約，亦不得幫他人預約。
• 若使用者因延後上機而超過其所預約的時段，請務必確認是否有其他使用者接續預約使用，並連絡告知，可請管理人協助通知。若沒有處理，影響到後續使用者之使用，後續使用者或管理人有權中止程式，以維護後續使用者權利，將通知PI並警告一次。

操作規定

• 操作電腦與儀器請勿戴手套
• 請確切遵守倒立螢光顯微鏡關機步驟：
  • 調節粗調節輪，降低載物台座至最低處
  • 旋轉鏡座至最低倍率物鏡鏡頭
  • 若有使用螢光，請將濾鏡組歸回至空白處（BF），關閉螢光燈源開關
  • 若使用明視野(BF)，請調整燈源強度至最小，再關閉燈源開關
  • 填寫使用登記本。若只使用明視野，請註記BF即可。
• 資料可暫存於D槽，但請務必備份資料(上傳雲端硬碟或光碟燒錄)。管理單位將不定期清理D槽，恕不通知。
• 禁止使用USB存取資料，若發現者，將禁止使用權限一月。
• 使用後請填寫儀器使用登記本，若有任何異常，請記錄「使用情況」一欄，並通知技術管理人處理，切勿自行調整儀器參數或硬體零件。
• 離開儀器室前，請確認帶走實驗樣品、試鏡紙等，違者照相存證，通知PI並警告一次。

• 請於網路預約系統申請帳號，完成驗證後重新登入，選取第七共研「倒立螢光顯微鏡暨高感度單色/彩色數位影像系統」進行預約權限申請。
• 待技術管理人核可後，即可開始線上預約。

全電動倒立螢光顯微鏡 (DMi8/Leica)

---

第七共研 > 全電動倒立螢光顯微鏡 (DMi8/Leica)

本核心設施以服務為宗旨，使用者於成果發表時，並不要求將服務提供者列為共同作者，但請務必在文章中致謝本核心實驗室，以幫助我們能夠持續地為大家提供更優質的服務，建議致謝詞 Acknowledgements 如下：

We would like to acknowledge the service provided by the RCF7 Lab. of Department of Medical Research at National Taiwan University Hospital.

若是在 Materials and Methods 中提到，範例如下
倒立螢光顯微鏡:
The fluorescence image was acquired with fluorescence microscope Leica DMi8 with THUNDER Imagers combined with Leica K5/K3C camera and LAS X software (Leica, Germany).

若您的論文已發表，請您將PDF 檔e-mail 給本實驗室技術管理人 (uno5725@ntuh.gov.tw) 以便於收集統計。無限感激。
